    第4代平板示波器 TO系列

    带宽:300MHz

    采样率:2GSa/s

    存储深度:220Mpts

    通道:4CH

    第4代平板示波器 TO系列

    带宽:300MHz

    采样率:2GSa/s

    存储深度:220Mpts

    通道:4CH

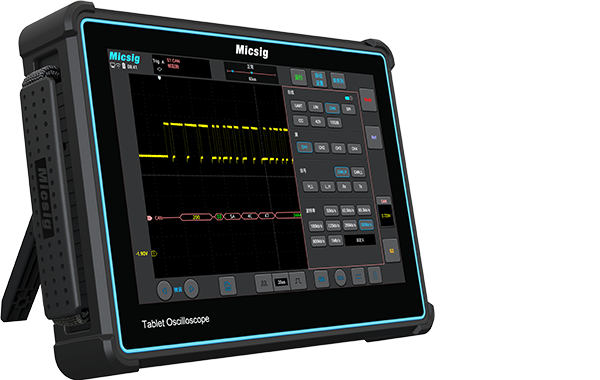

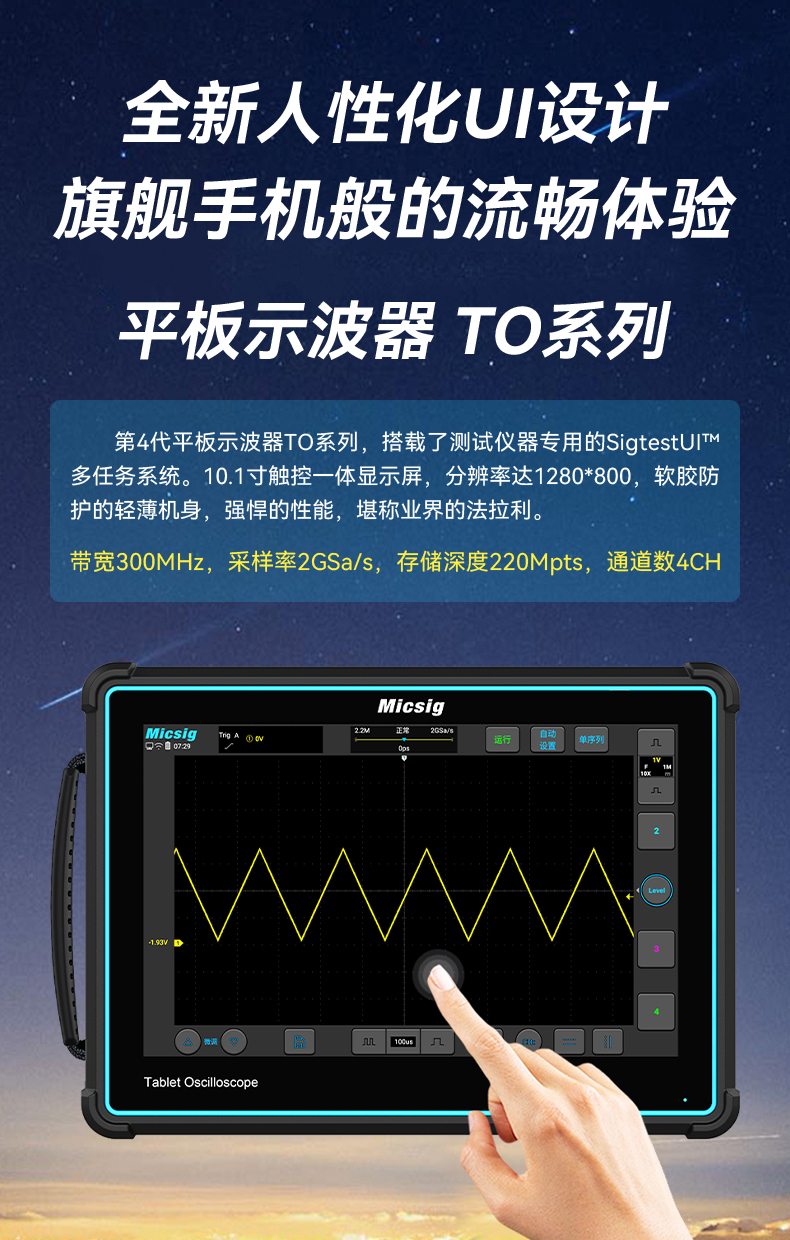

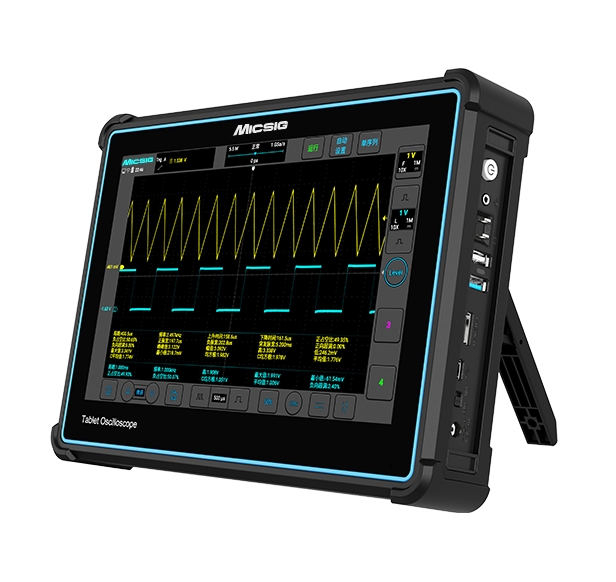

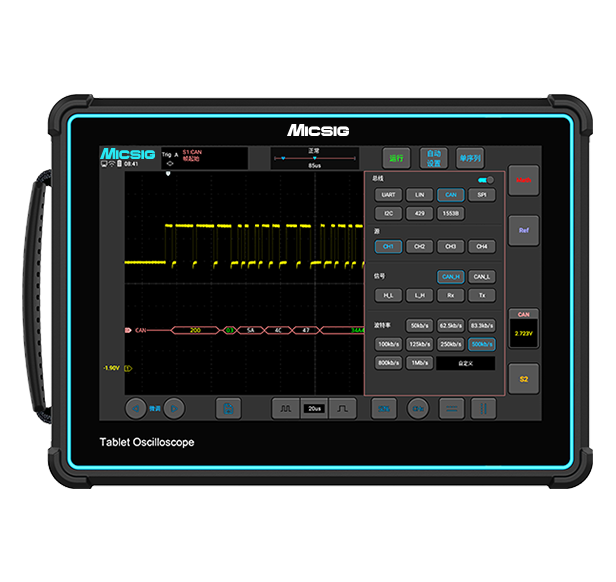

             第4代平板示波器TO系列 ,搭载了测试仪器专用的SigtestUI™多任务系统。10.1英寸触控一体显示屏,分辨率达1280*800,软胶防护的轻薄机身,性能强悍。

    简于形

    示波器具有极简的外形,时尚不失工业的庄重,软胶防护兼具坚固的外观。

    匠于芯

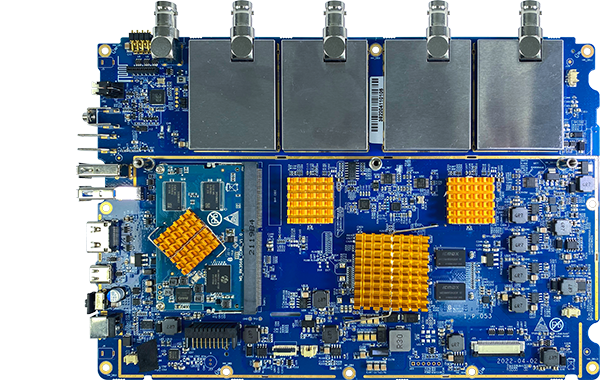

    示波器由表及里,做工考究精良,奢华的用料,强大的芯片阵列,一切只为专业而生。

    卓于智

    示波器搭载集十年之大成的SigtestUI™专业系统,持续稳定流畅,专业测试随心而动,纵享工业级丝滑。在SigtestUI™系统加持下,强大而专业的性能却如手机般操作简单,让工程师专注于信号本身的研究,而不是研究示波器。

    专于精

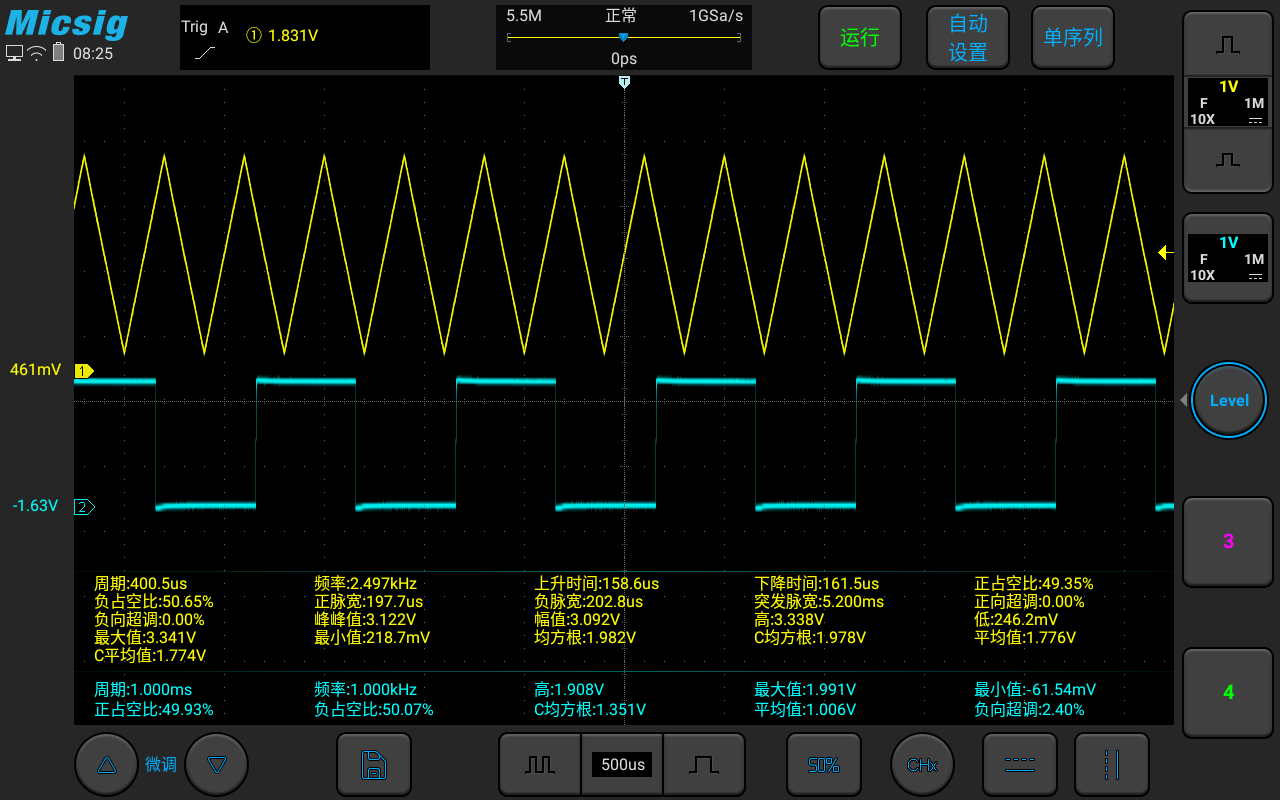

    强大的性能基于专业的设计与配置。示波器多达三十一种测量项,可独立测量,也可一键全开,项项精准。丰富的触发方式,总线分析与解码,高通与低通滤波,支持函数运算,FFT分析,自动量程,分段存储,极高的波形捕获率,截屏与波形录制,硬件频率计,32G存储空间,大存储深度等,轻松应对一切专业化测试领域。

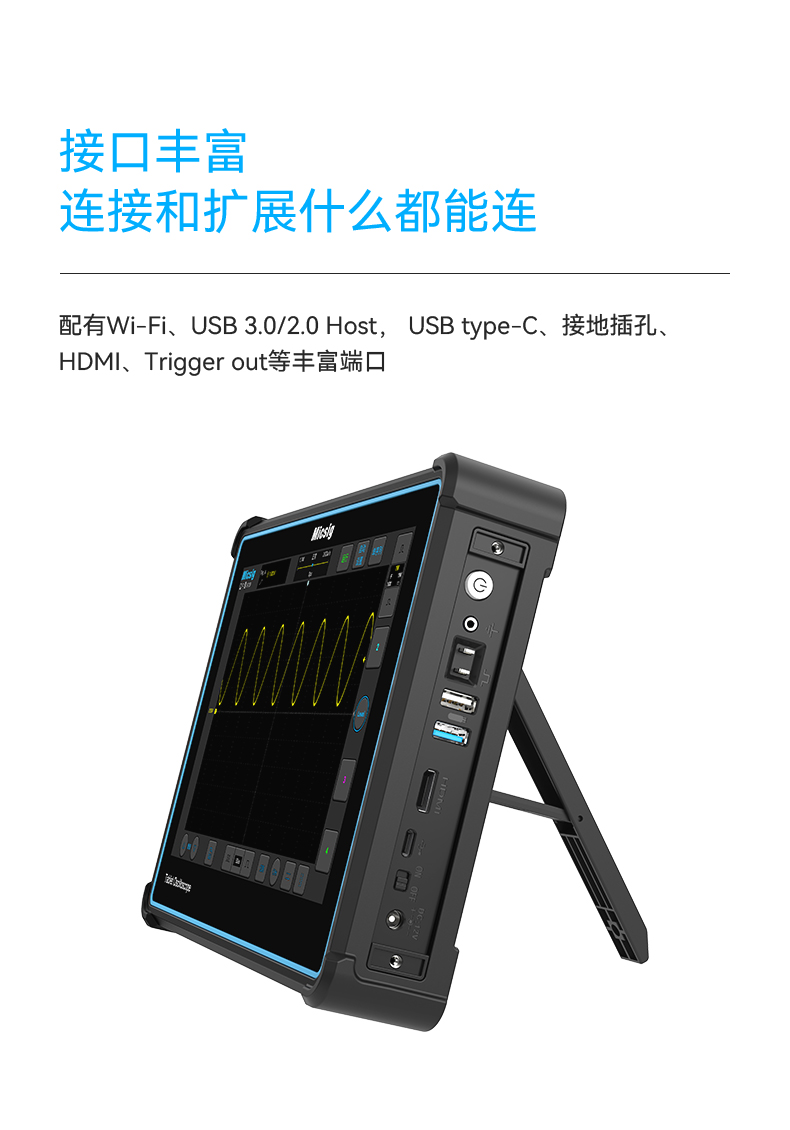

    示波器配有Wi-Fi、USB 3.0/2.0 Host、USB Device、接地插孔、HDMI、Trigger out等丰富端口

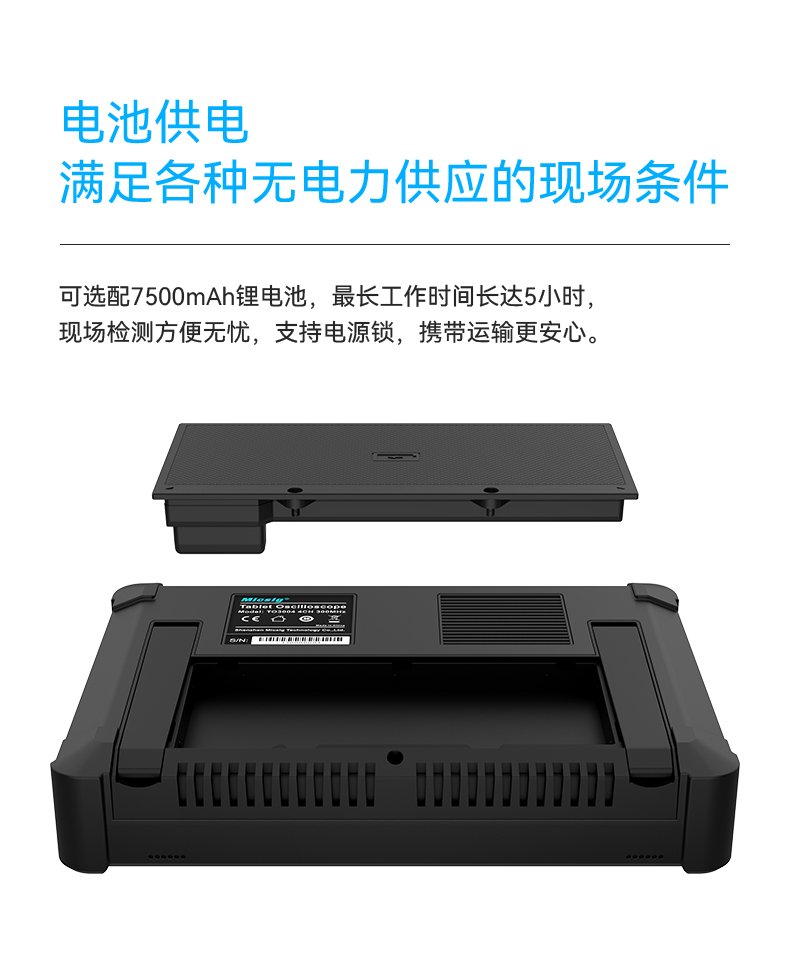

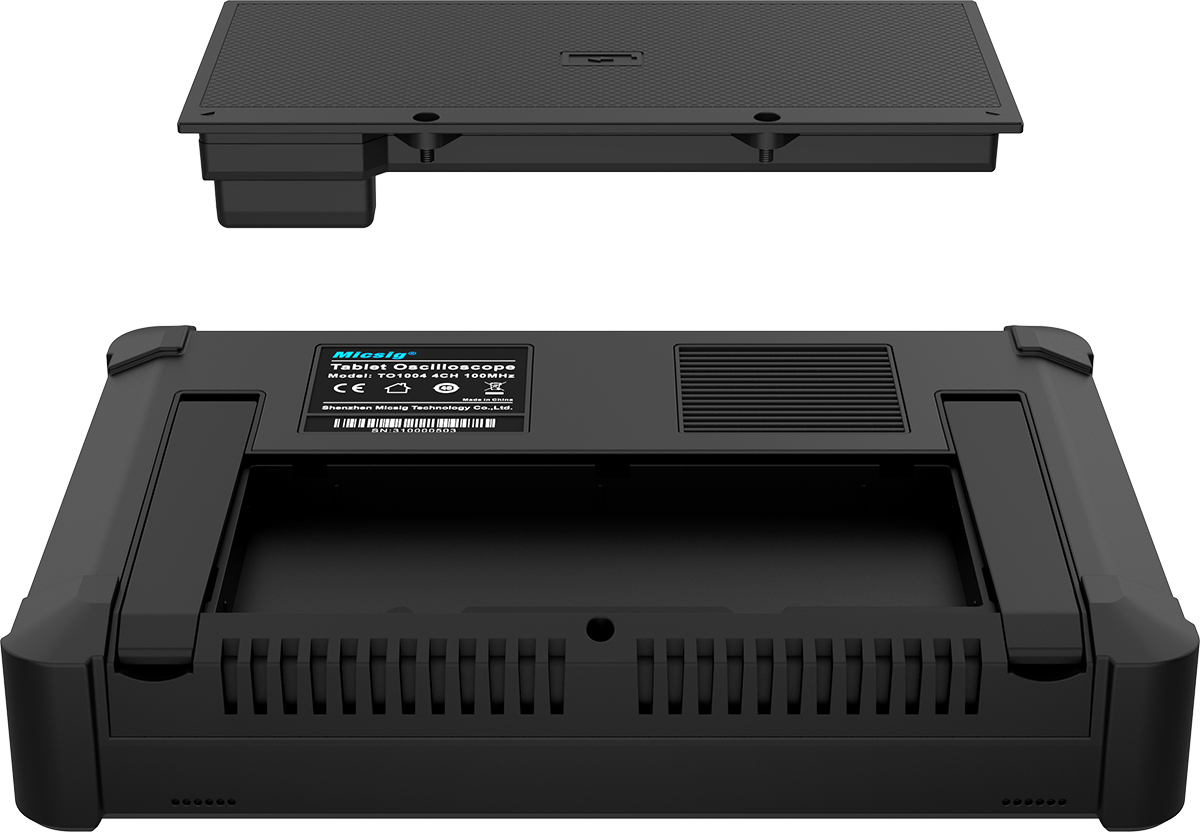

    本示波器在满足极致专业性能的前提下,务求轻薄简洁是Micsig产品的灵魂。搭配电池,更是将这种灵魂思想发挥到便携极致,无论野外现场还是作为台式应用,动静相随。

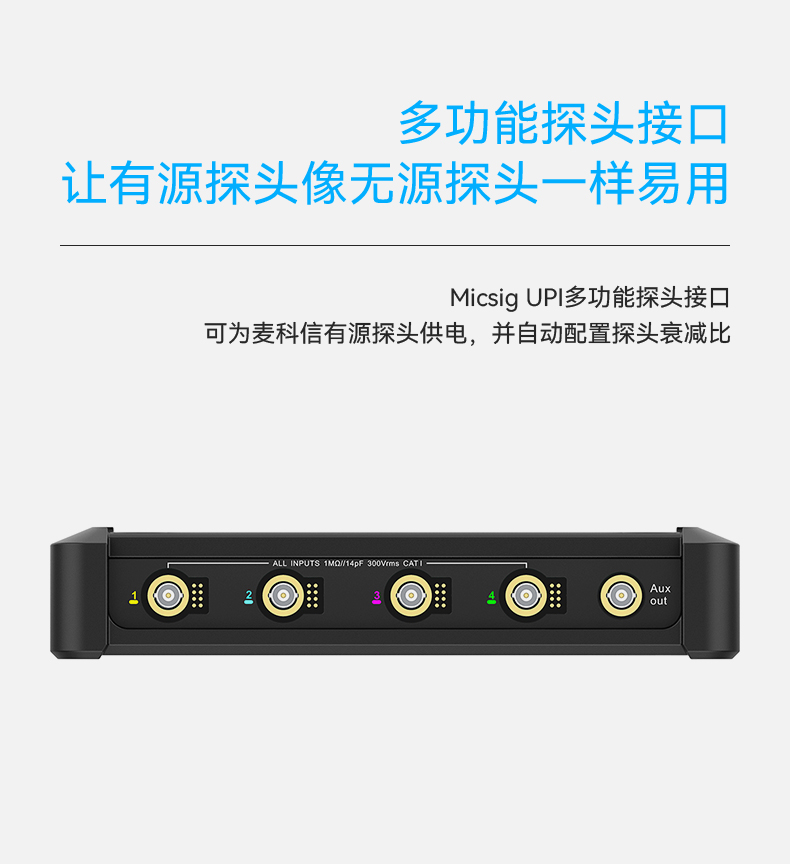

    示波器的Micsig UPI多功能探头接口可为麦科信有源探头供电,自动配置探头衰减比

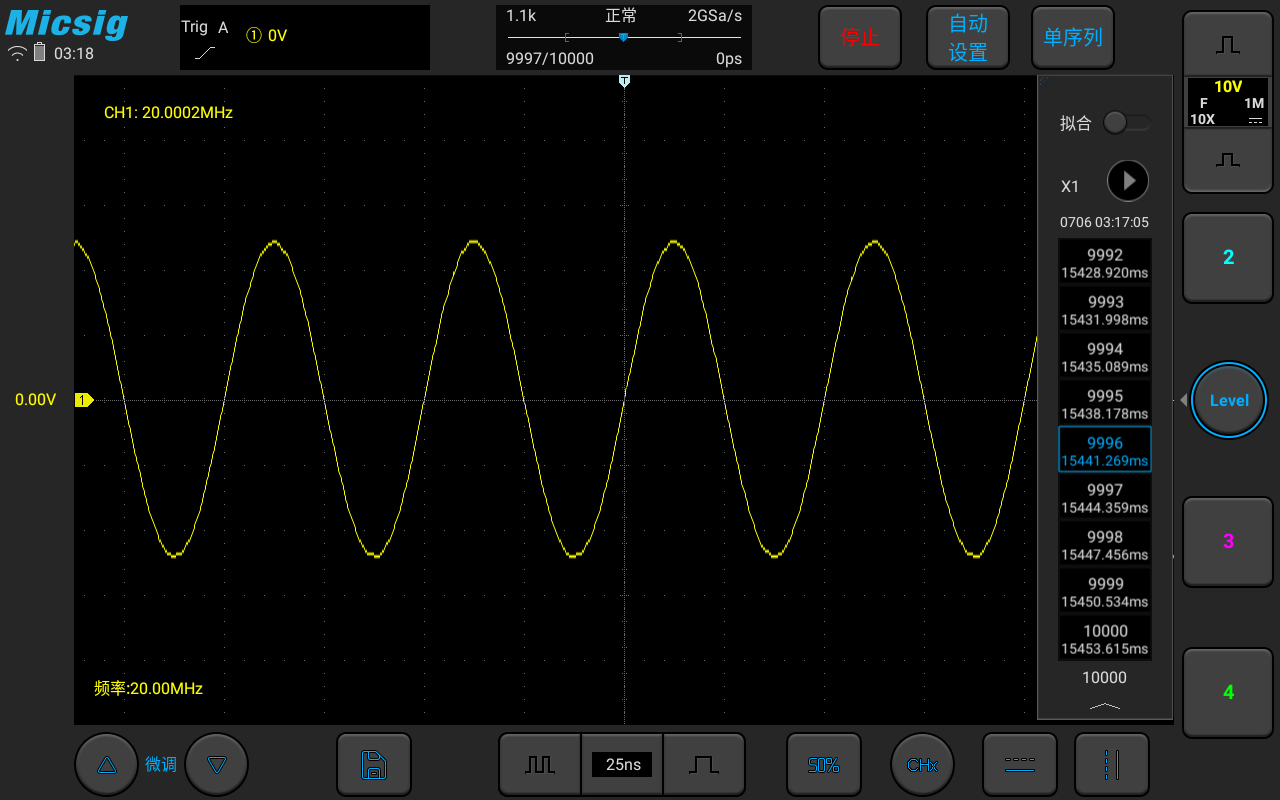

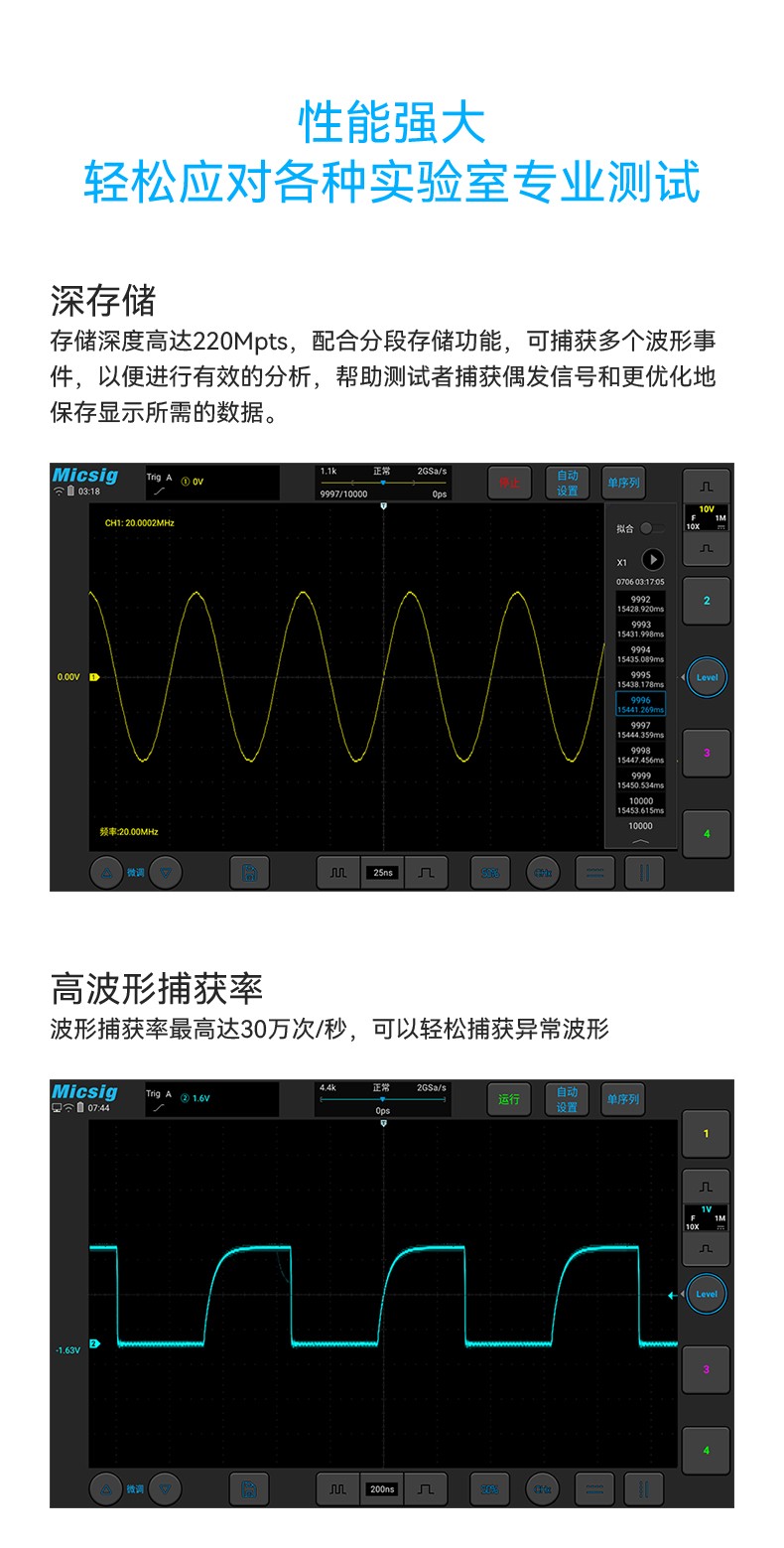

    TO3004示波器存储深度高达220Mpts,配合分段存储功能,可捕获多个波形事件,以便进行有效的分析,帮助测试者捕获偶发信号和更优化地保存显示所需的数据。

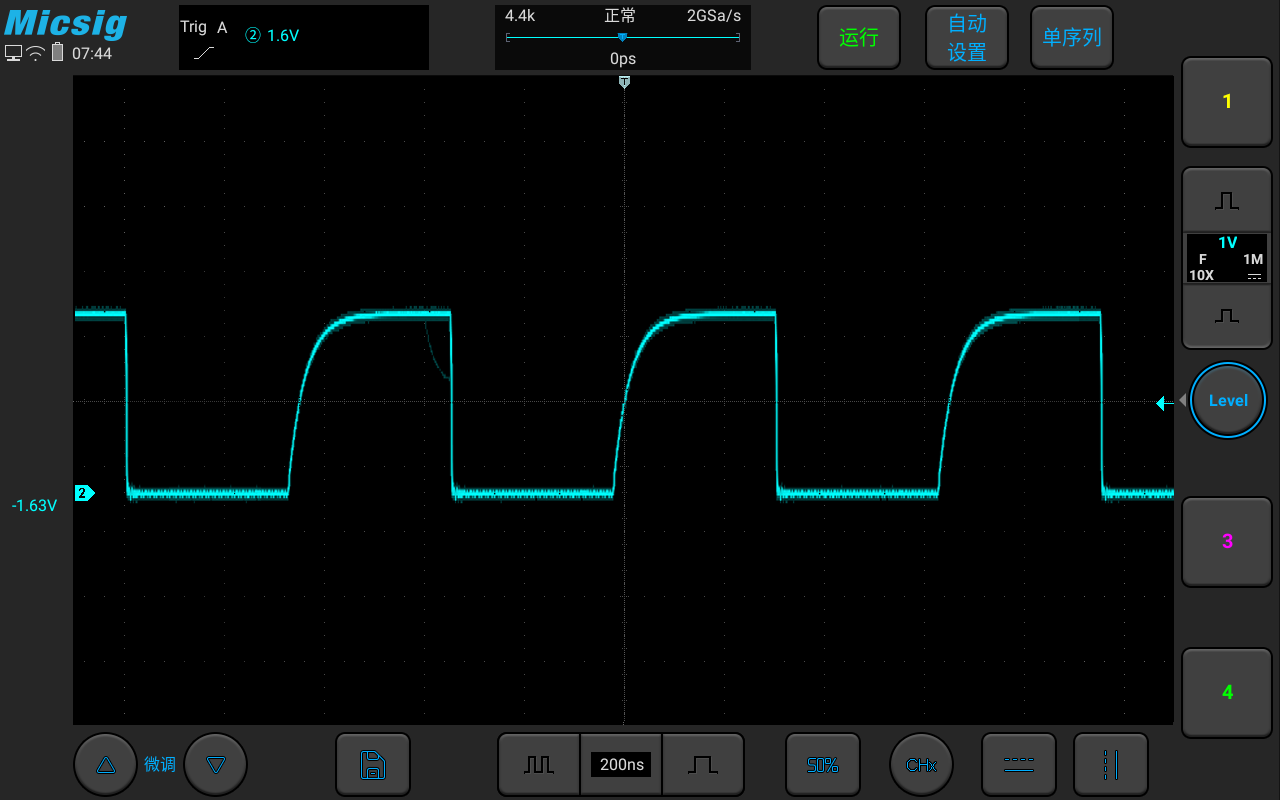

    TO3004示波器波形捕获率最高达30万次/秒,可以轻松捕获异常波形

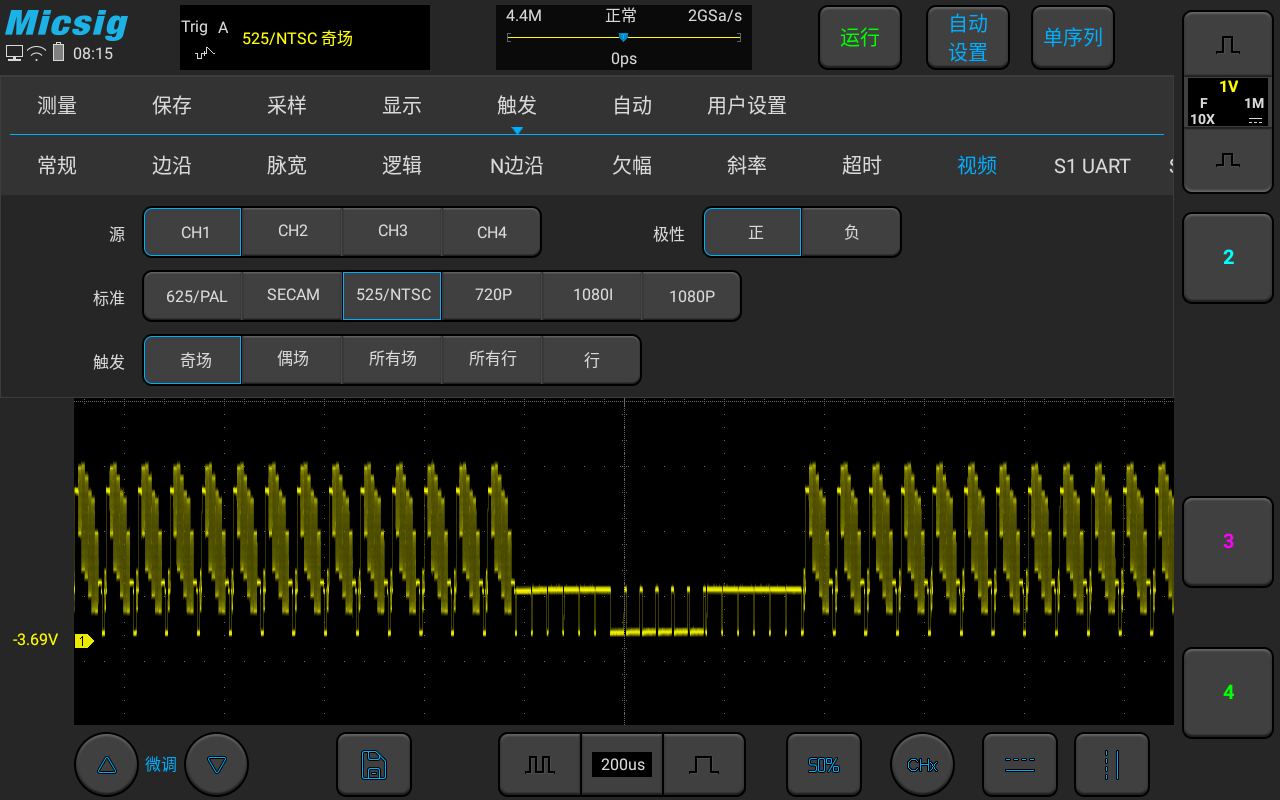

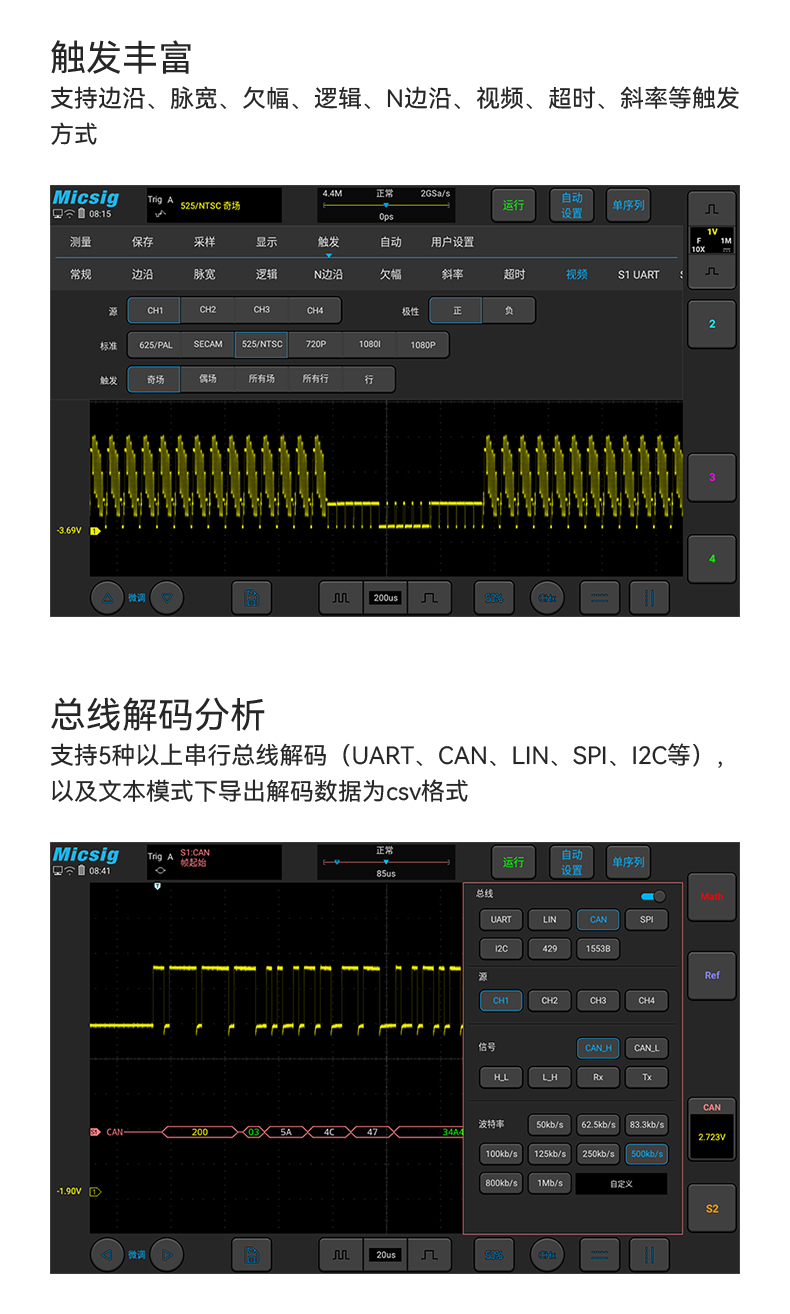

    示波器支持边沿、脉宽、欠幅、逻辑、N边沿、视频、超时、斜率等触发方式

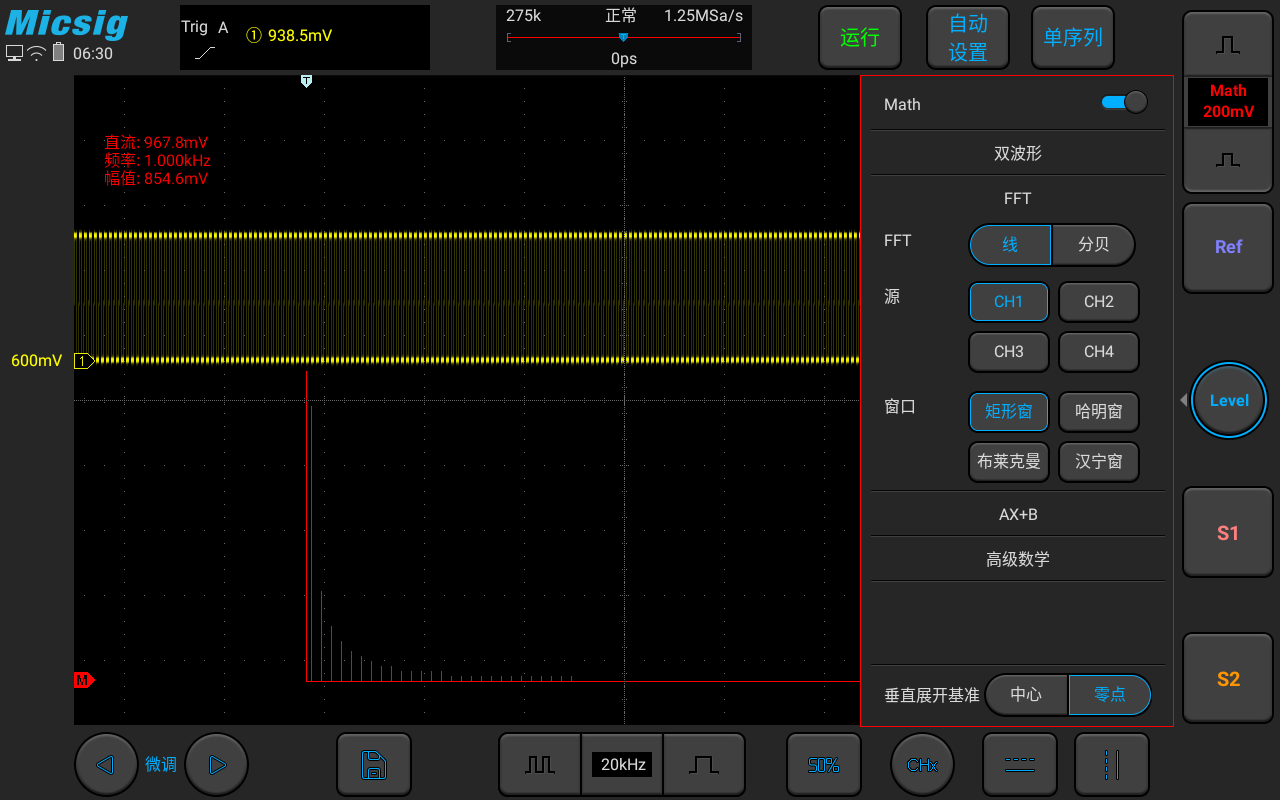

    示波器支持高级数学函数运算、ZOOM和FFT功能

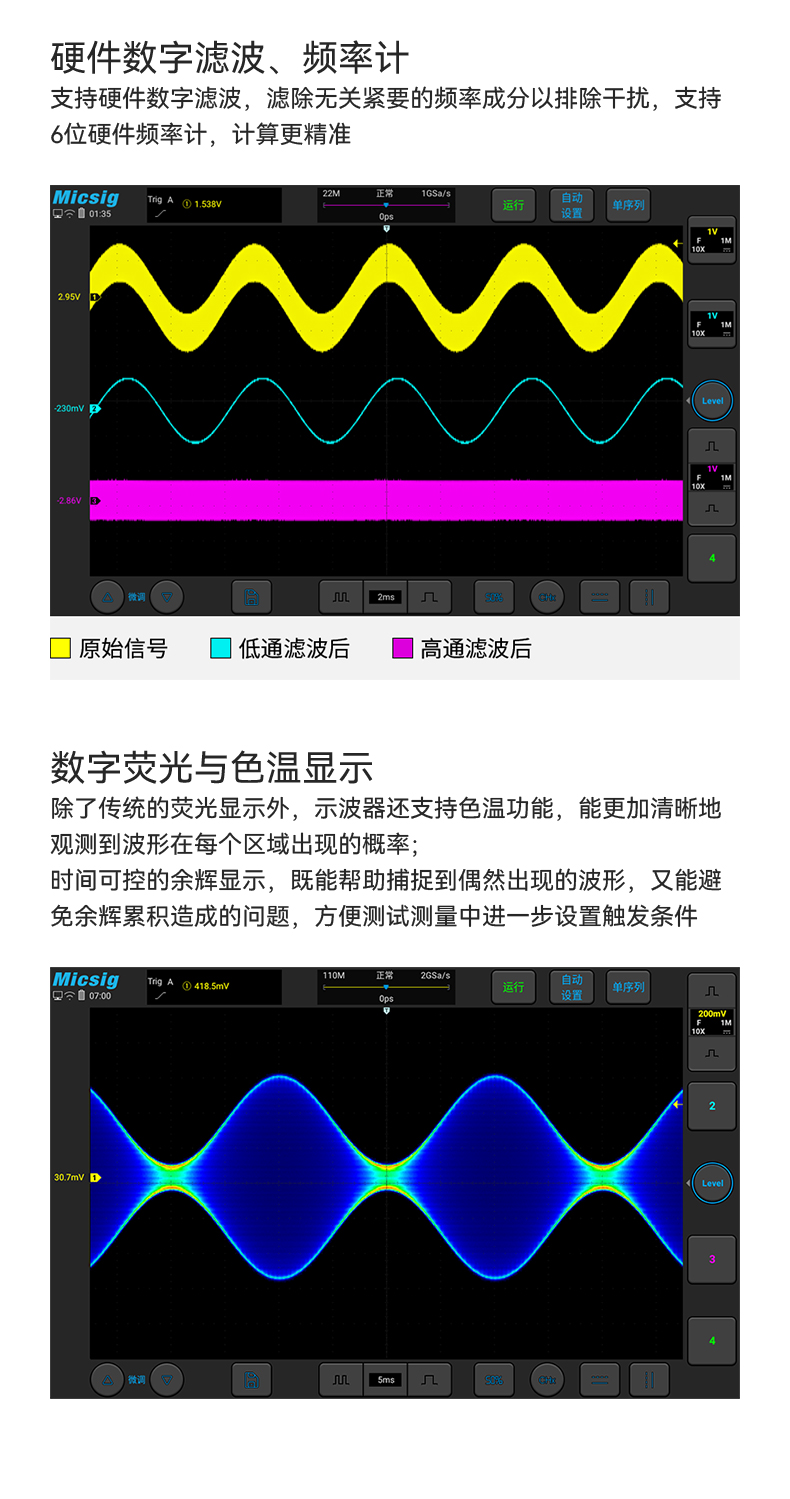

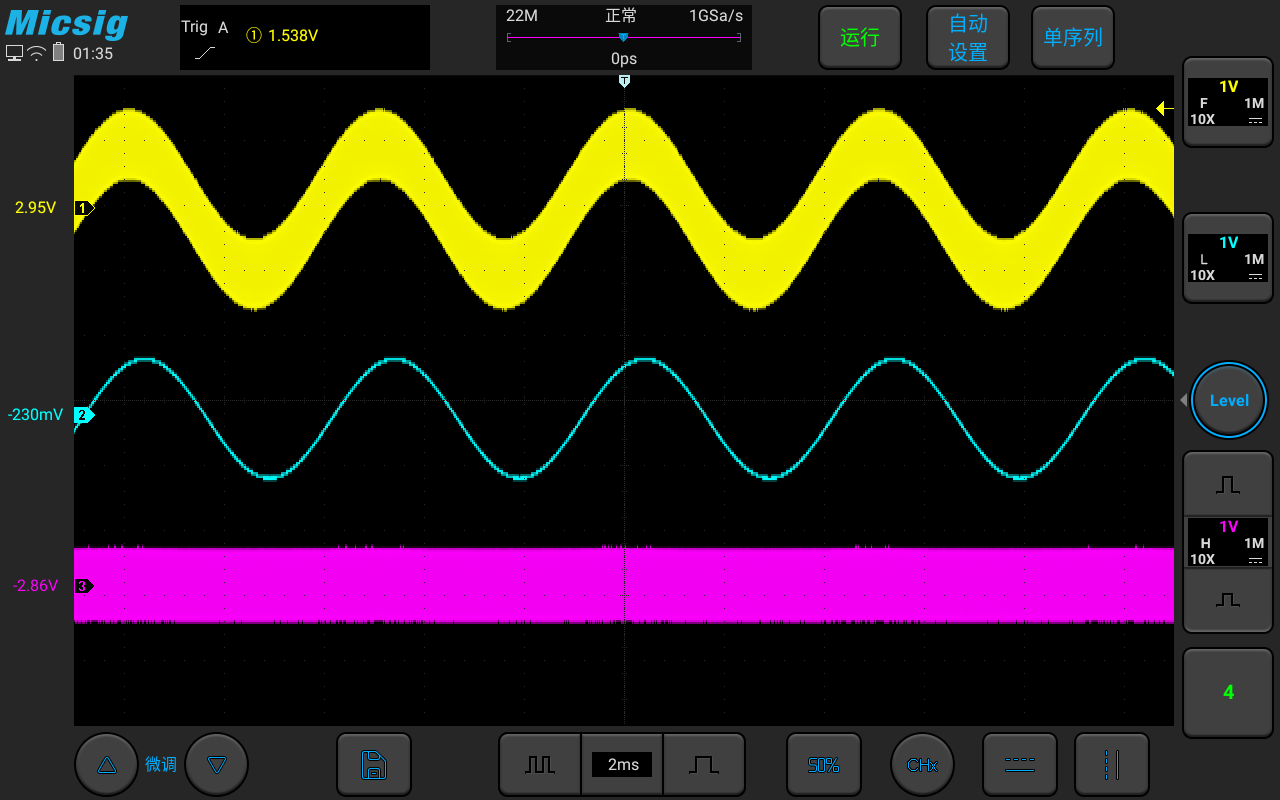

    示波器支持硬件数字滤波,滤除无关紧要的频率成分以排除干扰

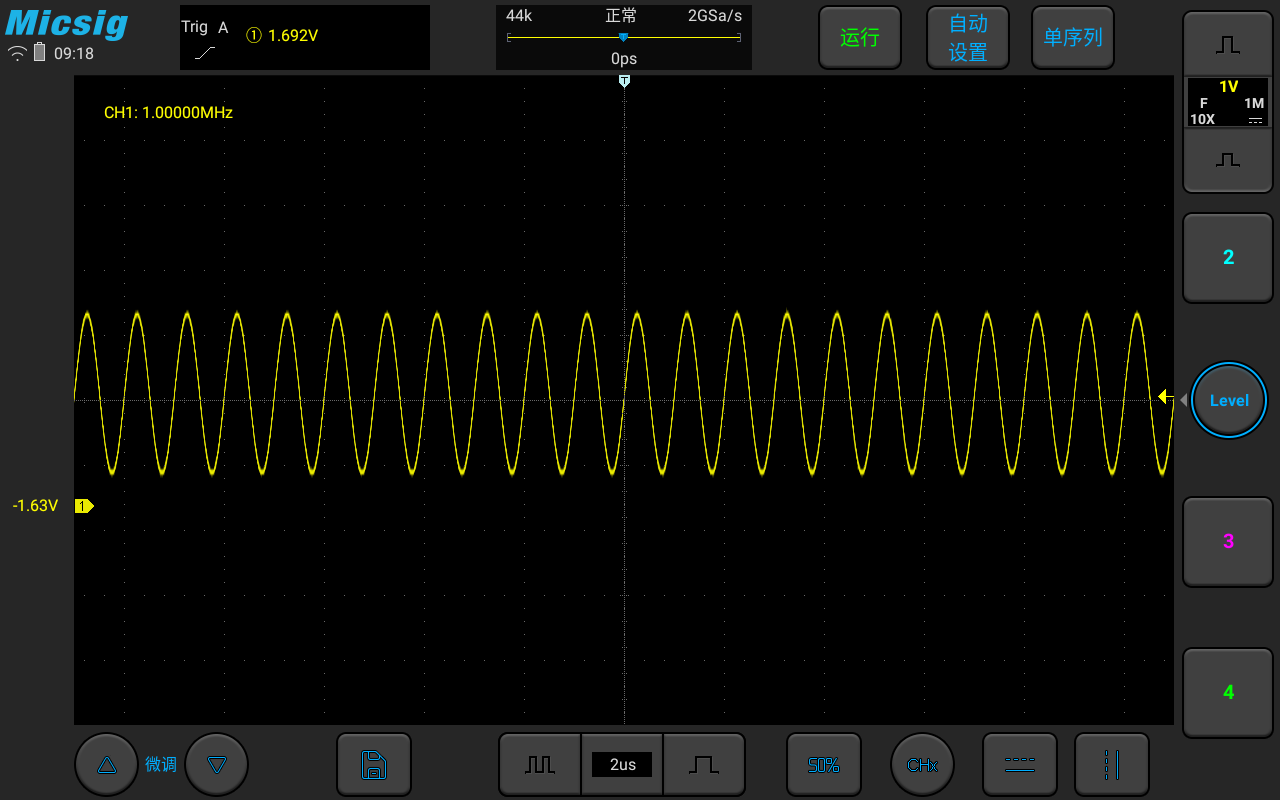

    示波器支持6位硬件频率计,计算更精准

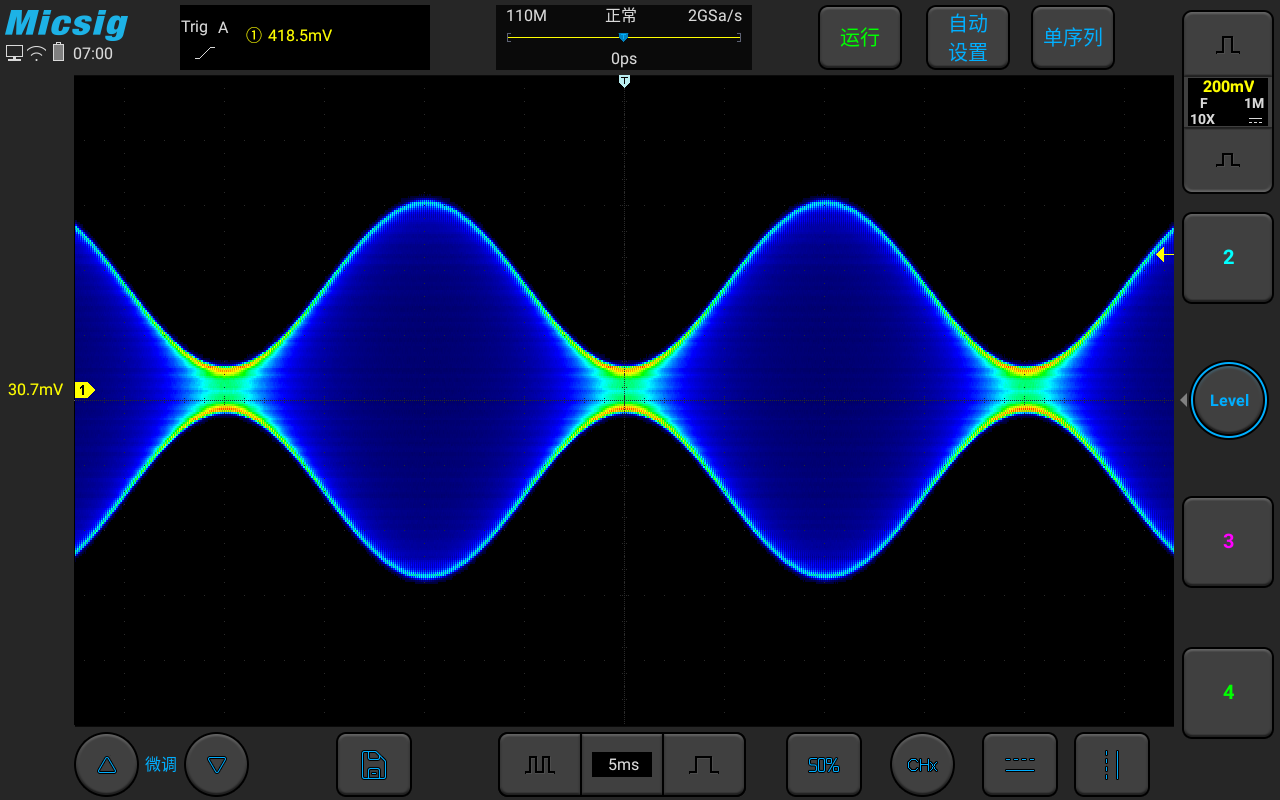

    除了传统的荧光显示外,示波器还支持色温功能,能更加清晰地观测到波形在每个区域出现的概率

    时间可控的余辉显示,即能帮助捕捉到偶然出现的波形,又能避免余辉累积造成的问题,方便测试测量中进一步设置触发条件

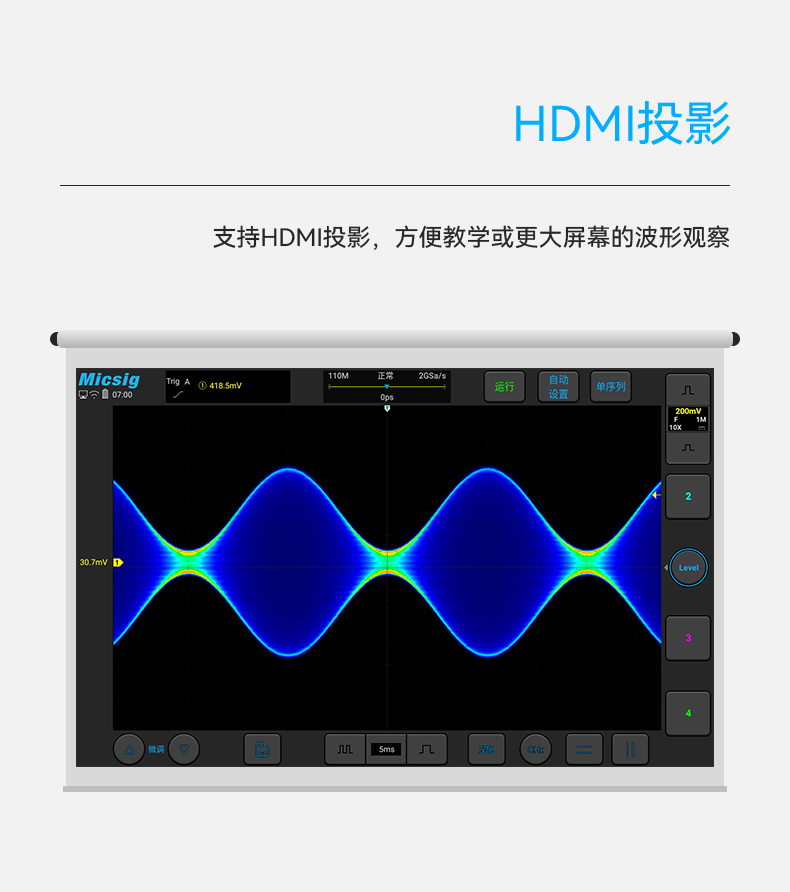

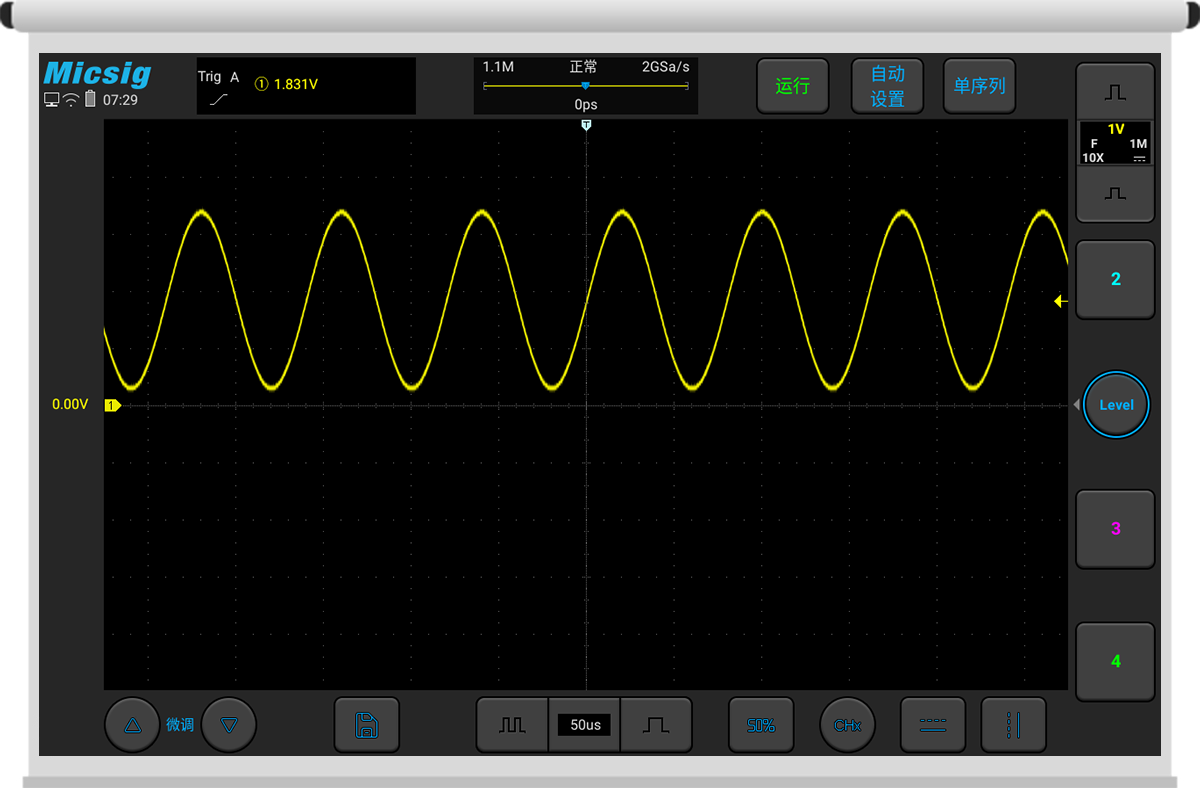

    示波器支持HDMI投影,方便教学或更大屏幕的波形观察

    支持手机APP(安卓、iOS)和上位机远程控制示波器

    支持Wi-Fi联网升级和查阅资料












    产品参数表

    示波器型号TO3004TO2004TO1004
    带宽300MHz200MHz100MHz
    模拟通道数4
    上升时间≤1.16ns≤1.75ns≤3.5ns
    最高采样率2GSa/s2GSa/s1GSa/s
    最大存储深度220Mpts220Mpts110Mpts
    最大波形捕获率300,000 wfms/s300,000 wfms/s78,000 wfms/s
    垂直刻度系数1mV/div ~ 10V/div (1MΩ);1mV/div ~ 10V/div (50Ω)1mV/div ~ 10V/div
    带宽限制20MHz、高低通(30Hz~最大带宽)20MHz、高低通(30KHz~最大带宽)
    分段存储支持,最高可分段捕获 1 万帧波形不支持
    阻抗切换1MΩ/50Ω1MΩ
    水平时基1ns/div ~ 1Ks/div
    触发类型边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频
    总线解码UART、CAN、CAN FD、LIN、SPI、I²C
    高级数学函数运算开方 Sqrt()、绝对值 Abs()、度数 Deg()、弧度 Rad()、指数 Exp()、微分 Diff()、对数 ln()、正弦 Sine()、余弦 Cos()、正切 Tan()、积分 Intg()、对数 Log()、arcsin()、arccos()、arctan()
    接口Wi-Fi、USB 3.0/2.0 Host、USB type-C、接地插孔、HDMI、Trigger out
    存储32G
    显示10.1 英寸触控一体屏,1280*800分辨率,11*10格
    电池7.4V、7500mAh 锂离子电池

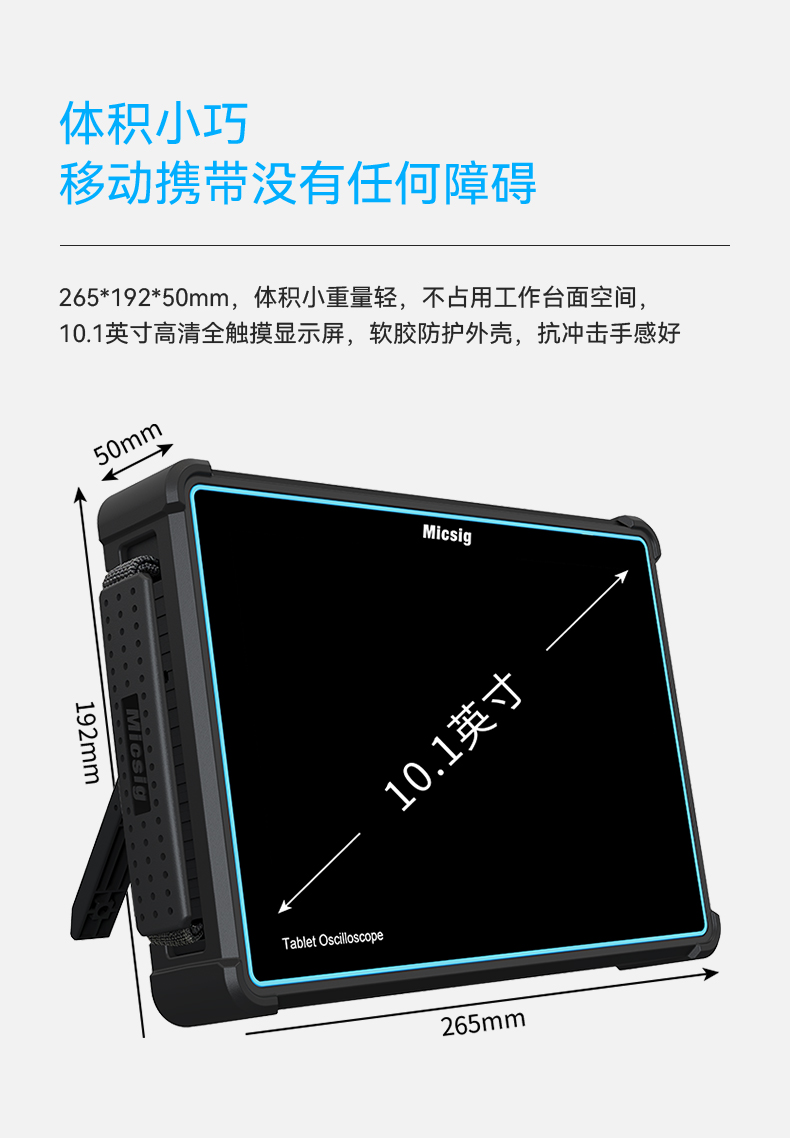

    电池尺寸/净重265*192*50mm/1.9kg(含电池)
