高压差分探头DP750


即插即用,无需额外供电


带宽:100MHz

最大输入差分电压:750Vpk

衰减比:50X ;500X

增益精度 :±2%

高压差分探头DP750

即插即用,无需额外供电


带宽:100MHz

最大输入差分电压:750Vpk

衰减比:50X ;500X

增益精度 :±2%

1.本高压差分探头探棒与连接线均采用屏蔽设计,从而更好地消除环境与人体感应噪声。

2.支持一键调零和过压报警。

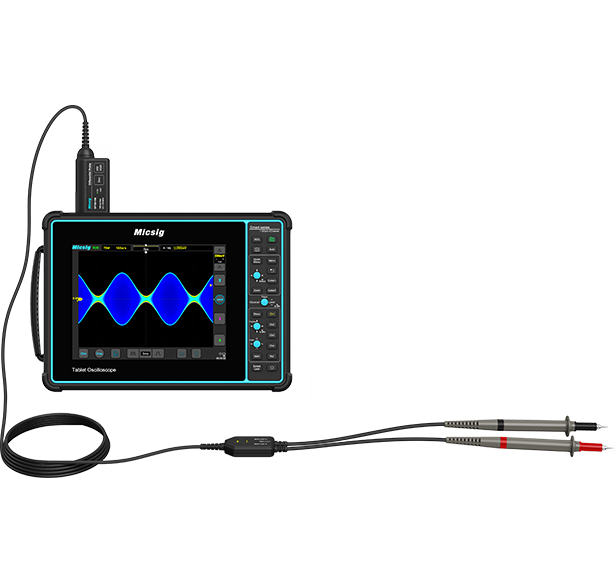

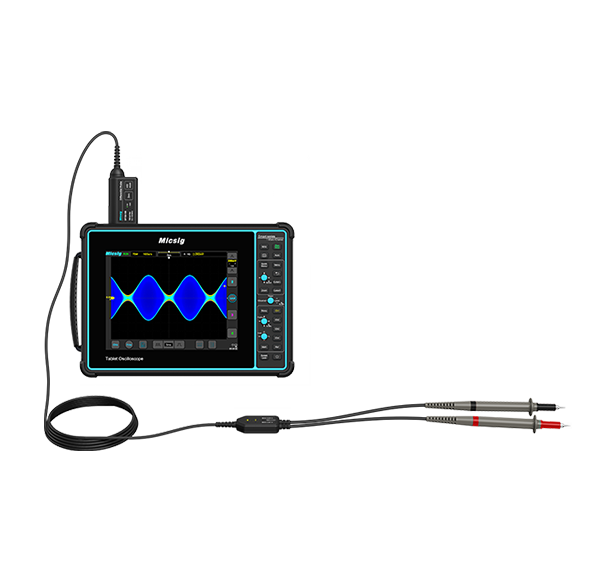

3.高压差分探头DP750适配Micsig UPI多功能探头接口,即插即用,无需额外供电。衰减比自动与示波器同步。

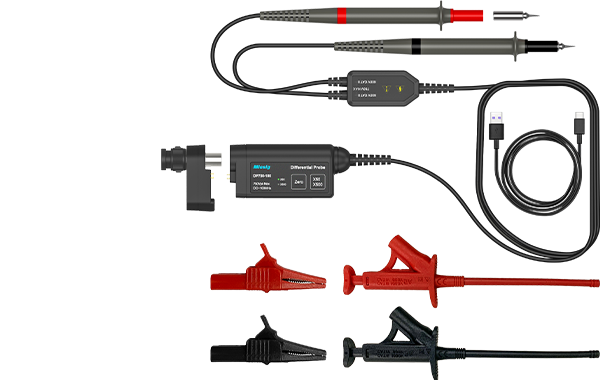

4.高压差分探头DP750标配Micsig专用转接头PA05,可适配Micsig品牌之外的其他示波器。

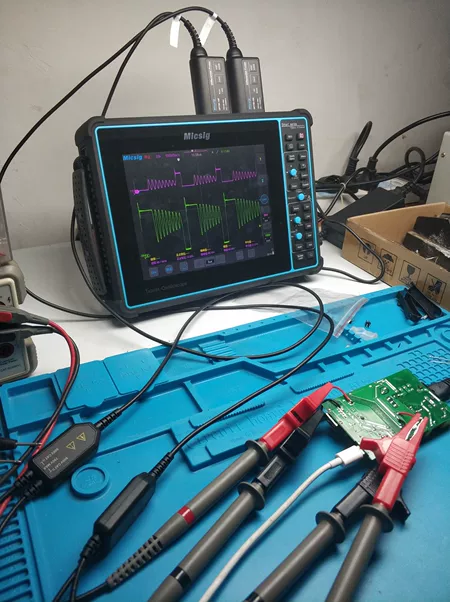

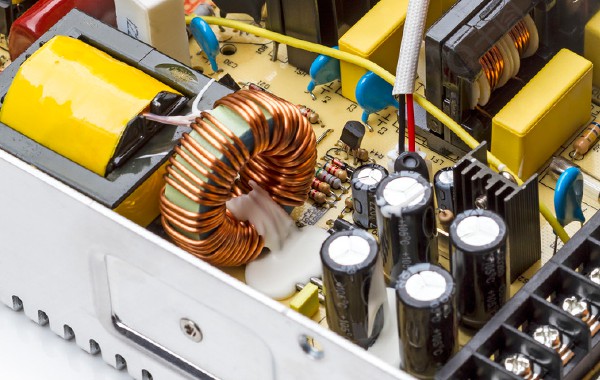

高压差分探头可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。


探棒与连接线均采用屏蔽设计,从而更好地消除环境与人体感应噪声。


支持一键调零和过压报警。


适配Micsig UPI多功能探头接口,即插即用,无需额外供电。衰减比自动与示波器同步。


标配Micsig专用转接头PA05,可适配Micsig品牌之外的其他示波器。

产品参数表

型号高压差分探头DP750-100
带宽100MHz
上升时间≤ 3.5ns
衰减比50X ; 500X
增益精度±2%
最大差分测试电压(DC+AC PK)50X: 75V
500X: 750V
最大共模输入电压CAT II 1000V
输入参考噪声≤240μVrms(50X、500X)
共模抑制比> 80dB (DC)
> 60dB (100KHz)
> 50dB (1MHz)
输入阻抗差分输入阻抗:8MΩ||1.25pF
每路输入接地:4MΩII2.5pF
输出电压≤1.5V
功率1W
供电 Micsig UPI多功能探头接口供电;转接口,USB供电
超量程报警指示灯闪烁
尺寸控制模块:长:80mm 宽:37mm 厚:22mm
信号盒:长:49mm 宽:25mm 厚:12.5mm
输入电缆长度15cm
输出电缆长度1m
工作温度0℃-40℃
工作湿度10%-85%
